教你如何判斷熱電偶補償導線正誤

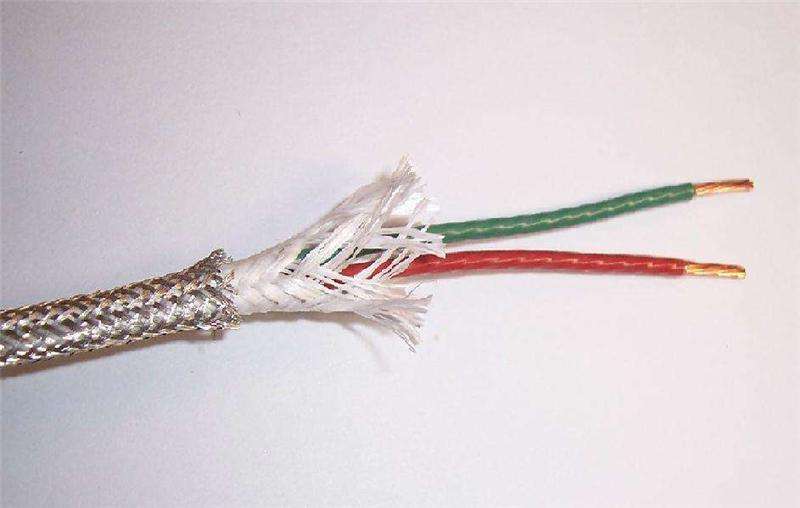

當用熱電偶測量溫度時,若連接導線使用的是補償導線,就可以不考慮熱電偶冷端的補償”是正確的嗎？錯誤的！
熱電偶的冷端須***是零度，如果補償導線延伸到0度環境下當然是正確的！由于測量現場無法提供0度環境，只是延伸到一個相對穩定的場所，補償任務沒有******完成，沒有完成的部分由測量、顯示儀表對環境溫度進行測量，并將環境溫度換算加入熱電偶信號，實現補償。

假設：爐溫為1000度，熱電偶冷端為100度，如果測量冷端輸出信號其實只有相當于900度的毫伏值，補償導線引入儀表柜后，儀表柜溫度為25度，我們再檢測補償導線輸出端的信號，只有相當于975度的毫伏值，后的25度室溫將由顯示儀表內置的溫敏電阻實現補償，儀表終完成顯示實際爐溫的任務！
