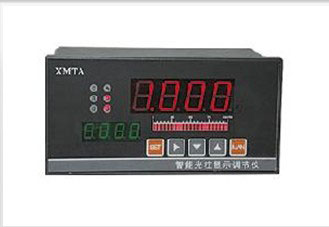

HD-XMTA智能數字(光柱/PID)顯示調節儀 概述

HD-XMTA系列斷續或連續PID調節器可隨意定義輸入信號、量程范圍、顯示方式等內容的全功能顯示控制儀表。調節器開關量輸出多可達5個，其中有一個可專職控制輸入部分的斷阻、斷偶、開路信息，另外一個用于開關量、控制量或可編程雙定時器、計數器或可編程智能聲光報警。儀表內的PID連續控制量、過程量、給定值、閥位反潰量等以0～10mA或4～20mA模擬量方式輸出，同一個量可以給任意一個或兩個輸出口，多可達三個。一旦輸入部分出現不可預料的故障，用于位式控制的繼電器及模擬量輸出部分能夠保持故障前的狀態，儀表顯示部分出現閃爍。故障狀態下，儀表的斷、連續PID控制輸出部分在自動方式時保持故障前的輸出量，調節器暫停運算，操作工仍可在手動方式下進行控制。

HD-XMTA-1000型具備功能

★21種輸入信號選擇(定貨時注明)過程量、給定值、控制量三重顯示。





★PID調節正反作用選擇。

★手/自動雙向無擾動切換及手/自動狀態指示。

★過程量(可任意設定測量區間及作用反向的變送器)模擬輸出。

★斷續或連續PID調節器均可以控制量模擬輸出。

★任意設置模擬量輸出為0～10mA、4～20mA。

★每個位式控制點的動作規律可以設置8種不同的方式(如上限報警、下限報警、J對值報警……)。

★斷阻、斷偶、斷線故障輸出。

HD-XMTA-2000型、3000型、4000型功能

★各種模擬輸入或頻率輸入(訂貨時注明)。

★測量輸入信號可進行開方及小信號切除(訂貨時注明)。

★自動變化比例度P、變再調時間I、變預調時間d的調節方式I。

★PID參數自整定或P參數立自整定

★可分別設定控制上限、下限輸出控制范圍。

★開機自動或開機手動(手動輸出值可預置)手自動狀態指示與輸出。

★內給定值模擬輸出(訂貨時注明)。

★二個或三個模擬量輸出(訂貨時注明)。

★D一模擬輸出口可設置為頻率輸出方式(滿度為3～10000Hz)。

★可以設置為其中一個開關對另外二個開關量有選擇的進行監控，實現帶有消音時間的智能聲光報警功能。 (訂貨時注明)。

★D三和D四個設定值可實現(用兩個設定值的組合，實現對一個繼電器的有機控制)關聯報警控制方式以簡化儀表外部的連線或部件，同時也減少對儀表內部硬件資源的占用。如對加水泵或排污泵等的不同控制(需關聯方式請訂貨時注明)。

★遠程開關量控制給定值位移(SP=SP1±P 1h或±SP4)。

★50Hz同步雙向可控硅過零插補控制算法以實現對每一個正弦波的優化控制，避免了大功率負載對電網的高次諧波污染。

★斷續PID的調節器儀表可以為用戶內置40A雙向可控硅直接控制交流2KW以下的單相阻性負載或輸出 3組觸發500A以下雙向可控硅的同步信號。

HD-XMTA-3000型、4000型功能

★8組給定值SP1及P、I、D參數存儲和調用。

★遠程開關量控制調節器的控制量輸出為PID調節方式或保持狀態，雙向無擾動切換。

HD-XMTA-4000型功能

★給定值及PID參數在線無擾動設置。

★遠程開關量控制調節器的控制量輸入、輸出為PID調節方式或跟蹤狀態，雙向無擾動切換。
